Som en erfaren leverantör av ATSC -modulatorer är jag glad att gå in i de tekniska specifikationerna som gör dessa enheter avgörande komponenter i moderna sändnings- och distributionssystem. ATSC (Advanced Television Systems Committee) Modulators spelar en viktig roll för att konvertera digitala video- och ljudsignaler till ett format som är lämpligt för över - luftöverföring eller kabelfördelning.
RF -utgångsegenskaper
En av de grundläggande tekniska specifikationerna för en ATSC -modulator är dess RF (radiofrekvens) utgång. Utgångsfrekvensområdet är vanligtvis utformat för att uppfylla ATSC -standarderna. I Nordamerika fungerar ATSC -standarden i VHF (mycket hög frekvens) och UHF (ultrahögfrekvens). En ATSC -modulator av hög kvalitet kan täcka ett brett spektrum av frekvenser, vanligtvis från cirka 54 MHz i VHF -bandet upp till 860 MHz i UHF -bandet. Denna breda frekvens täckning gör det möjligt för programföretag att välja den mest lämpliga kanalen för deras överföring baserat på faktorer som interferensnivåer och tillgängligt spektrum.
Utgångseffekten för en ATSC -modulator är en annan kritisk specifikation. Utgångseffekten mäts i DBM (decibel relativt en milliwatt). Kraftnivån kan variera beroende på applikationen. För små lokala överföringar kan en modulator med en utgångseffekt på cirka 10 dBm till 20 dBm vara tillräcklig. För större skala sändningar kan emellertid modulatorer med utgångskrafter på 30 dBm eller högre krävas. Högre utgångseffekt innebär i allmänhet bättre signalstyrka och längre överföringsavstånd, men det kräver också mer noggrann övervägande av lagstiftningens efterlevnad och interferenshantering.
Ingångssignalkompatibilitet
ATSC -modulatorer måste kunna acceptera en mängd olika insignaler. En av de vanligaste inmatningstyperna är HDMI (High -Definition Multimedia Interface). DeHDMI till ATSC -modulatorär en populär lösning eftersom den möjliggör enkel anslutning av högdefinitionens videokällor som Blu - Ray -spelare, uppsättningslådor och datorer. En ATSC -modulator som stöder HDMI -ingång bör kunna hantera olika HDMI -versioner, inklusive HDMI 1.4, HDMI 2.0 och HDMI 2.1, för att säkerställa kompatibilitet med ett brett utbud av enheter.
Förutom HDMI stöder många ATSC -modulatorer också andra ingångsformat som DVI (Digital Visual Interface), SD - SDI (Serial Digital Interface) och ASI (Asynchronous Serial Interface). DVI liknar HDMI men har inte ljudsignaler. SD - SDI används ofta i professionella sändningsmiljöer för överföring av okomprimerad digital video. ASI används huvudsakligen för inmatningen av MPEG - 2 eller MPEG - 4 transportströmmar, som ofta genereras av kodare och multiplexerare.
Modulerings- och kodningssystem
ATSC -standarden använder specifika modulerings- och kodningsscheman för att säkerställa tillförlitlig och effektiv överföring av digitala signaler. Det vanligaste moduleringsschemat i ATSC är 8 - VSB (8 - nivå vestigialt sidband). 8 - VSB är en robust moduleringsmetod som effektivt kan bekämpa störningar och flervägsblekning. Det är utformat för att fungera bra i både mark- och kabelmiljöer.
När det gäller kodning använder ATSC framåtfelkorrigeringstekniker (FEC). Reed -Solomon -koden används för yttre kodning och konvolutionell interleaving och Viterbi -avkodning används för inre kodning. Dessa kodningsscheman lägger till redundant information till de överförda uppgifterna, vilket gör att mottagaren kan korrigera fel som kan uppstå under överföringen. Kombinationen av 8 - VSB -modulering och FEC -kodning hjälper till att säkerställa signalmottagning av hög kvalitet även i mindre än - idealiska förhållanden.
Signalkvalitet och felprestanda
Signalkvaliteten för en ATSC -modulator mäts vanligtvis med flera parametrar. En av de viktigaste mätningarna är felvektorstorleken (EVM). EVM mäter skillnaden mellan den ideala och den faktiska överförda signalen. Ett lägre EVM -värde indikerar en högre kvalitetssignal med mindre distorsion. I allmänhet bör en bra ATSC -modulator ha en EVM på mindre än 3% för att säkerställa tillförlitlig mottagning.
En annan viktig parameter är bitfelfrekvensen (BER). BER mäter förhållandet mellan antalet bitfel och det totala antalet överförda bitar. En låg BER är avgörande för en exakt överföring av digitala data. En ATSC-modulator bör kunna upprätthålla en BER på mindre än 10^-6 under normala driftsförhållanden.
Ljud- och videobearbetning
ATSC -modulatorer måste också hantera ljud- och videobearbetning effektivt. När det gäller video bör de stödja en mängd olika upplösningar, inklusive standardformat (Definition (SD) som 720x480 och High -Definition (HD) -format som 1920x1080. Vissa avancerade modulatorer stöder till och med 4K -upplösning (3840x2160), som blir allt populärare i modern sändning.
För ljud bör ATSC -modulatorer stödja olika ljudkodek. Den vanligaste ljudkoden i ATSC är AC - 3 (Dolby Digital). AC - 3 ger högkvalitativ ljudkomprimering och kan stödja upp till 5,1 surroundljud. Vissa modulatorer stöder också andra ljudkodeker som AAC (avancerad ljudkodning) för mer flexibilitet.
Nätverks- och kontrollfunktioner
I dagens anslutna värld blir nätverks- och kontrollfunktioner allt viktigare för ATSC -modulatorer. Många modulatorer stöder Ethernet -anslutning, som möjliggör fjärrkonfiguration och övervakning. Genom en Ethernet -anslutning kan operatörerna komma åt modulatorns webbbaserade användargränssnitt för att justera parametrar som utgångsfrekvens, effektnivå och ingångskälla.
Vissa ATSC -modulatorer stöder också SNMP (Simple Network Management Protocol). SNMP gör det möjligt för nätverksadministratörer att hantera och övervaka modulatorn som en del av en större nätverksinfrastruktur. Detta kan vara särskilt användbart för stora sändningssystem där flera modulatorer måste samordnas och hanteras centralt.
Fysiska och miljömässiga överväganden

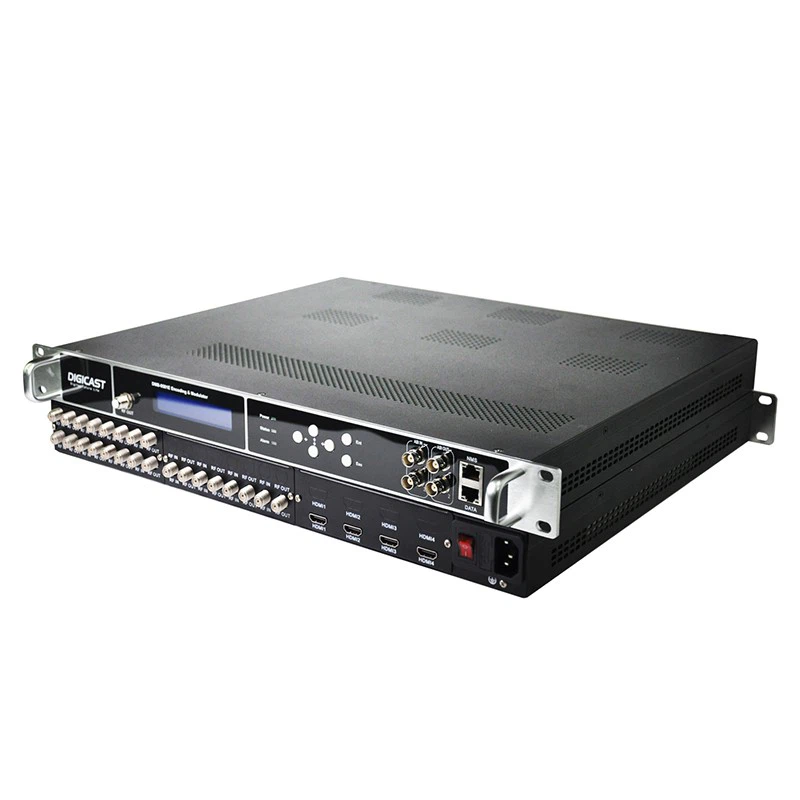

Den fysiska designen av en ATSC -modulator är också en viktig övervägning. Modulatorer finns i olika formfaktorer, inklusive rackmonterbara enheter för installation i professionella sändningsutrustningsställ och fristående enheter för mindre skala applikationer. Rack - Monterbara modulatorer är vanligtvis mer lämpliga för stora sändningscentra, medan fristående enheter är mer praktiska för hem- eller små affärsbruk.
När det gäller miljöbehov bör ATSC -modulatorer kunna arbeta inom ett visst temperatur- och fuktområde. De flesta modulatorer är utformade för att arbeta inom ett temperaturområde från 0 ° C till 50 ° C och ett relativt fuktområde från 10% till 90% icke -kondensering. Dessa specifikationer säkerställer att modulatorn kan fungera pålitligt under olika miljöförhållanden.
Regelverk
ATSC -modulatorer måste uppfylla olika lagkrav. I USA reglerar Federal Communications Commission (FCC) driften av sändningsutrustning, inklusive ATSC -modulatorer. Modulatorer måste uppfylla specifika standarder för RF -utsläpp, effektnivåer och signalkvalitet för att säkerställa att de inte orsakar störningar till andra radiotjänster.
I andra länder finns liknande regleringsorgan, och modulatorer måste följa sina respektive standarder. Till exempel i Kanada reglerar branschen Canada sändningsutrustning, och i Europa sätter European Telecommunications Standards Institute (ETSI) standarderna för digital sändningsutrustning.
Om du är på marknaden för en ATSC -modulator är att förstå dessa tekniska specifikationer avgörande för att fatta ett informerat beslut. Vårt företag har ett brett utbud av ATSC -modulatorer som uppfyller de högsta standarderna för kvalitet och prestanda. Oavsett om du är en liten skalföretag, en kabeloperatör eller en hemanvändare som vill distribuera digitalt innehåll, kan vi ge dig rätt lösning. Vi inbjuder dig att kontakta oss för att diskutera dina specifika krav och starta en förhandling för upphandlingar. Vårt team av experter är redo att hjälpa dig att hitta den perfekta ATSC -modulatorn för dina behov.
Referenser
- ATSC A/53 Standard, Advanced Television Systems Committee.
- FCC -regler och förordningar om sändningsutrustning, Federal Communications Commission.
- ETSI -standarder för digital sändningsutrustning, European Telecommunications Standards Institute.
